ОКК, ОКК(НУ), ОКК(нг(А)-HF)

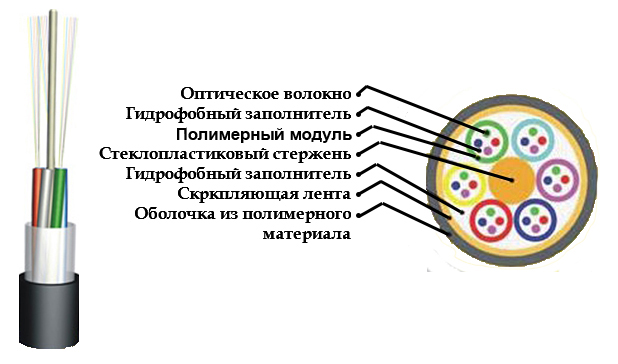

ОКК - кабель, с центральным силовым элементом из стеклопластикового прутка в полимерной оболочке или без нее, со скрученными в один или в два повива вокруг центрального элемента оптическими модулями с гидрофобным заполнителем. Поверх заготовки наложена полимерная оболочка. Назначение: Для прокладки внутри станций, трубах, блоках, зданий и сооружений.

ОКК(НУ) - кабель, с центральным силовым элементом из стеклопластикового прутка в полимерной оболочке или без нее, со скрученными в один или в два повива вокруг центрального элемента оптическими модулями с гидрофобным заполнителем. Поверх заготовки наложена полимерная оболочка из материала, не распространяющего горение, устойчивой к УФ излучению. Назначение: Для прокладки внутри станций, трубах, блоках, зданий и сооружений.

ОКК(нг(А)-HF) - кабель, с центральным силовым элементом из стеклопластикового прутка в полимерной оболочке или без нее, со скрученными в один или в два повива вокруг центрального элемента оптическими модулями с гидрофобным заполнителем. Поверх заготовки наложена полимерная оболочка из термопластичного, безгалогенного, негорючего компаунда с низким дымовыделением Назначение: Внутри зданий с массовым пребыванием людей, в коллекторах, тоннелях, в кабельной канализации.

>
Марка кабеля ОКК-10-02
ОКК-50-02
ОКК(НУ)-10-01
ОКК(нг(А)-HF)-10-01
ОКК(НУ)-50-01
ОКК(нг(А)-HF)-50-01
Количество
оптических
волокон
1-576 1-576
Типы
оптических
волокон
по
рекомендации
МСЭ-Т
G.651-657 G.651-657
Доп.растяг.
усилие,кН
1,5 1,5
Доп.раздавл.
усилие, кН/см
0,3 0,3
Температура
эксплуатации, ◦С
от -60 до +70 от -40 до +60
Мин. допустимый
радиус изгиба, мм
260-470 260-470
Защита от
грызунов
нет нет
Наружный
диаметр, мм
8,8 – 18,6 8,8 – 18,6
Вес, кг/км от 90 до 255 от 90 до 255



Пример записи условного обозначения ОК при его заказе и в документации другого изделия: Кабель с применением одномодового оптического воло¬кна, модификации 01, с числом оптических волокон 16:
Кабель ОКК-10-01-16 ТУ-2731-001-42908892-2018

Кабель не поддерживающие горения, с применением многомодового оптического волокна, модификации 01, с числом волокон 576:
Кабель ОКК(НУ)-50-01-576 ТУ-2731-001-42908892-2018

Кабель для групповой прокладки внутри зданий, на основе одномодового оптического воло¬кна, модификации 01, с числом оптических волокон 64 с оболочкой из термопластичного, безгалогенного, негорючего компаунда с низким дымовыделением.
Кабель ОКК(нг(А)-HF)-10-01-64 ТУ 2231-001-42908892-2018


10 – одномодовое оптическое волокно
50 – многомодовое оптическое волокно
01 – центральный силовой элемент стеклопластиковый пруток
64– количество волокон
