ОКП-М1

Назначение:

Кабели оптические полевые неармированные облегченные на основе многомодовых и одномодовых оптических волокон, предназначенные для армирования их разъемными соединителями П-294 УБ и изготовления облегченных кабелей связи эксплуатируемых в полевых условиях на поверхности грунта, в грунте, в воде (через водные преграды на глубине до 10 м), при подвеске на местных предметах в статическом (проложенном) состоянии при температуре окружающей среды от минус 50 °С до плюс 55 °С с обеспечением многократных прокладок (снятий) ручным и механизированным способами по поверхности грунта при температуре от минус 50 °С до плюс 55 °С и в грунт от минус 5 °С до плюс 55 °С.

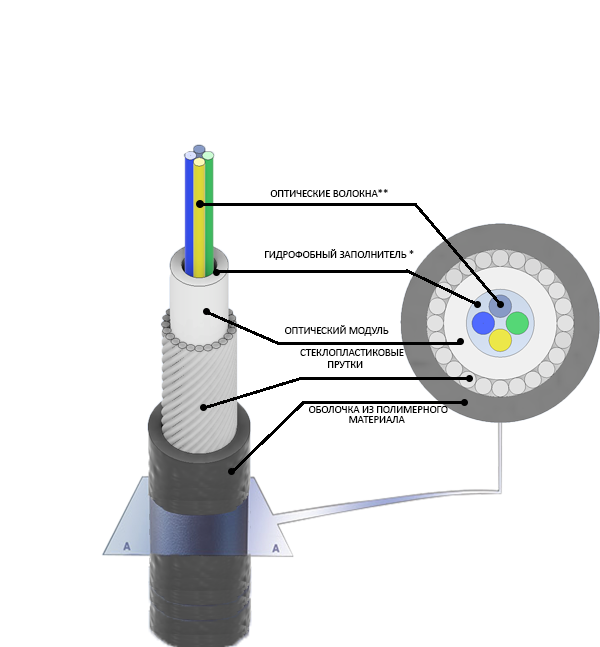

ОКП-М1

1. * - внутреннее пространство заполнено гидрофобным заполнителем
2. ** - оптические волокна:
3. многомодовый для марки ОКП-М1-01
4. одномодовое для марки ОКП-М1-02

Конструкция:

1. - оболочка из полимерного материала;
2. - стеклопластиковый или арамидный пруток;
3. - арамидная нить;
4. - оптическое волокно.

Механические характеристики: 400 циклов перемоток с цилиндра на цилиндр (барабана на барабан) в общем диапазоне температур окружающей среды от минус 50 °С до +70 °С. Растягивающее усилие: - на период приемки и поставки – 2200 Н; - на период эксплуатации и хранения – 2000 Н. Раздавливающее усилие: 500 Н/см. Коэффициент затухания оптического волокна в кабелях марок ОКП-М1-01(02): - на период приемки и поставки, не более: α 1,3 = 0,66 дБ/км; α 1,31/1,55 = 0,38/0,28 дБ/км. - на период эксплуатации и хранения, не более: α 1,3 = 0,95 дБ/км; α 1,31/1,55 = 0,43/0,34 дБ/км.
