ОККО, ОККО(НУ)

ОККО - кабель, с центральным силовым элементом из проволоки или стального троса в полимерной оболочке, со скрученными в один или два повива вокруг центрального элемента оптическими модулями с гидрофобным заполнителем. Поверх сердечника наложена промежуточная ПЭ оболочка. Поверх оплетка в виде стальных проволок и защитная полимерная оболочка.

Назначение: Для прокладки в кабельной канализации, трубах, блоках, коллекторах, и в шахтах, по мостам и эстакадам. Грунтах 1-3 категории.

ОККО(НУ) - кабель, с центральным силовым элементом из проволоки или стального троса в полимерной оболочке, со скрученными в один или два повива вокруг центрального элемента оптическими модулями с гидрофобным заполнителем. Поверх сердечника наложена промежуточная ПЭ оболочка. Поверх оплетка в виде стальных проволок и защитная оболочка из материала, не распространяющего горение, устойчивая к УФ излучению.

Назначение: Для прокладки в кабельной канализации, трубах, блоках, коллекторах, и в шахтах. Грунтах 1-3 категории.

ОККО

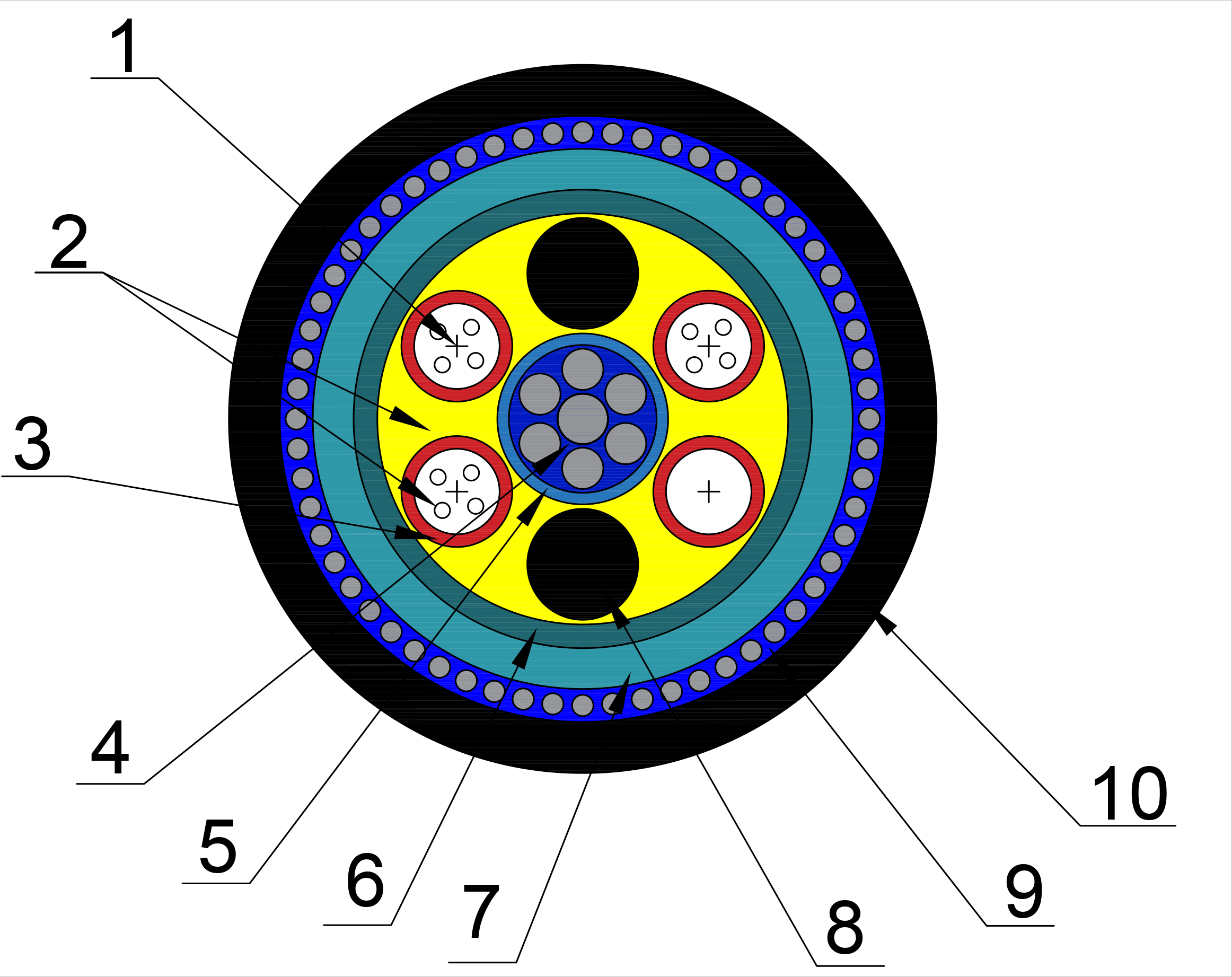

Конструкция:

  1. Оптические волокна
  2. Гидрофобный заполнитель
  3. Модуль из поликарбоната
  4. Силовой элемент в виде проволоки или троса
  5. Оболочка центрального силового элемента
  6. Скрепляющая лента
  7. Первая оболочка из полимерного материала
  8. Кордель
  9. Оплетка или повив из стальных оцинкованных проволок
  10. Защитная ПЭ оболочка
Марка кабеля ОККО-10-02
ОККO-50-02
ОККO(НУ)-10-02
ОККO(НУ)-50-02
Количество
оптических
волокон
1-576 1-576
Типы
оптических
волокон
по
рекомендации
МСЭ-Т
G.651-657 G.651-657
Доп.растяг.
усилие,кН
3-5 3-5
Доп.раздавл.
усилие, кН/см
0,4 0,4
Температура
эксплуатации, ◦С
от -60 до +70 от -40 до +60
Мин. допустимый
радиус изгиба, мм
250-460 250-460
Защита от
грызунов
есть есть
Наружный
диаметр, мм
13,3-23,0 13,3-23,0
Вес, кг/км 175-409 175-409



Пример записи условного обозначения ОК при его заказе и в документации другого изделия: Кабель с применением одномодового оптического волокна, модификации 02, с числом оптических волокон 16:
Кабель ОККО-10-02-16 ТУ-2731-001-42908892-2018

Кабель не поддерживающие горения, с применением многомодового оптического волокна, модификации 02, с числом волокон 576:
Кабель ОККО(НУ)-50-02-576 ТУ-2731-001-42908892-2018

10 – одномодовое оптическое волокно
50 – многомодовое оптическое волокно
02 – центральный силовой элемент из проволоки или стального троса, в полимерной оболочке
64– количество волокон
